概述
单排四点接触球式回转支承是一种结构紧凑、高性能的回转部件，专为高效承受复合载荷而设计。

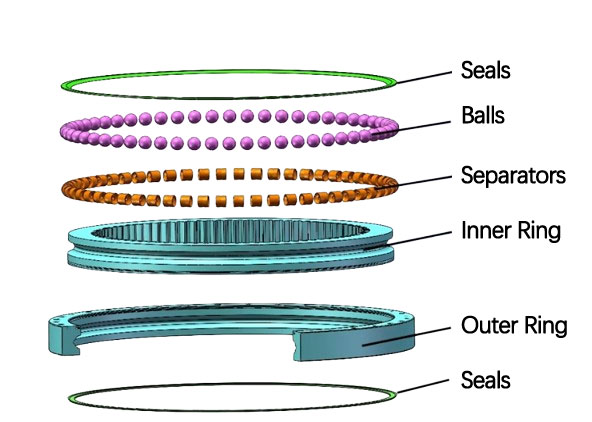

该轴承采用独特设计，每个钢球与滚道形成四个接触点，使其能够同时承受来自多个方向的轴向、径向及倾覆力矩载荷。 查看工厂产品结构组成
- 外圈 - 静止部件，带有精密加工的滚道
- 内圈 - 旋转部件，带有相匹配的滚道
- 钢球 - 高等级轴承钢球，用于在套圈间传递作用力
- 隔离块 - 保持精确的钢球间距，防止相互接触
- 密封系统 - 防止污染物侵入并保持润滑
- 安装孔 - 用于将轴承可靠地安装到机械设备上
四点接触原理
该类轴承的显著特征在于其特殊的“哥特式拱形”滚道几何形状，该形状在每个钢球与滚道之间形成了四个不同的接触点：
- 与外圈滚道有两个接触点
- 与内圈滚道有两个接触点
承载能力
单排四点接触球式回转支承设计用于同时承受三种类型的载荷：
- 轴向载荷 - 平行于旋转轴线的力
- 径向载荷 - 垂直于旋转轴线的力
- 倾覆力矩载荷 - 产生旋转扭矩的倾覆力
性能优势
- 紧凑的截面
- 低旋转扭矩
- 高旋转精度
- 高性价比解决方案
- 易于安装

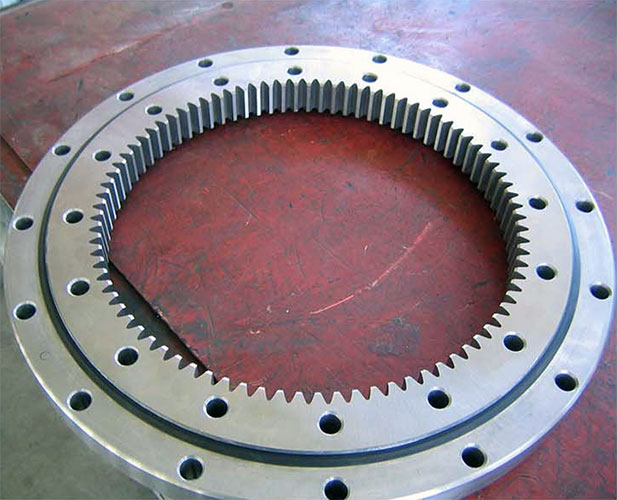

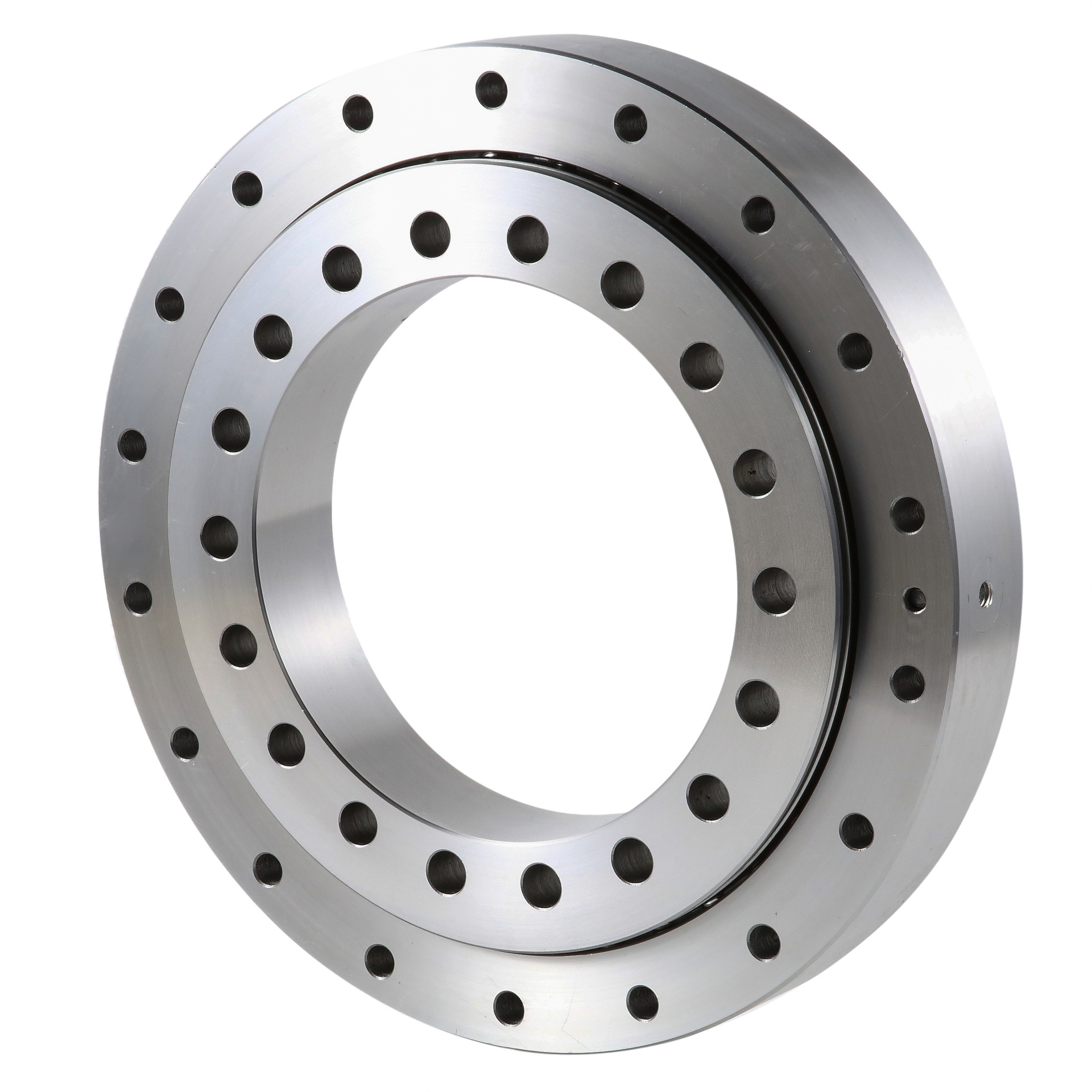

齿轮配置选项
典型应用
工程机械
- 中小型挖掘机
- 移动式起重机（起重能力达50吨）
- 混凝土泵车
- 高空作业平台
- 紧凑型装载机
工业设备
- 物料搬运转台
- 包装机械旋转装置
- 焊接变位机
- 分度工作台
- 轻型风力发电机偏航系统
选型考量
| 因素 | 考量点 | 建议 |
|---|---|---|
| 承载能力 | 轴向、径向及倾覆力矩载荷 | 计算包括动载系数在内的所有载荷分量 |
| 齿轮类型 | 无齿式、内齿式或外齿式 | 根据驱动系统要求和空间限制确定 |
| 安装 | 安装面的平面度和刚度 | 确保安装面符合ISO标准公差要求 |
| 工作环境 | 温度、污染物、腐蚀性 | 选择合适的密封件和润滑方式 |
| 旋转速度 | 转速要求 | 高速运转时需考虑离心力的影响 |
维护建议
- 根据运行条件定期润滑
- 定期检查密封件是否损坏或磨损
- 运行期间注意是否有异常噪音或振动
- 监测齿轮齿的啮合情况及磨损模式
- 保持安装面清洁并按规定扭矩紧固
技术规格
标准尺寸范围
- 内径：100mm 至 2000mm
- 轴向载荷能力：5kN 至 1500kN
- 径向载荷能力：3kN 至 800kN
- 倾覆力矩能力：10kN·m 至 1500kN·m
材料规格
- 套圈：42CrMo/50Mn 合金钢
- 钢球：GCr15 轴承钢（HRC 60-65）
- 隔离块：尼龙6/6 或黄铜
- 密封件：带钢骨架的丁腈橡胶
