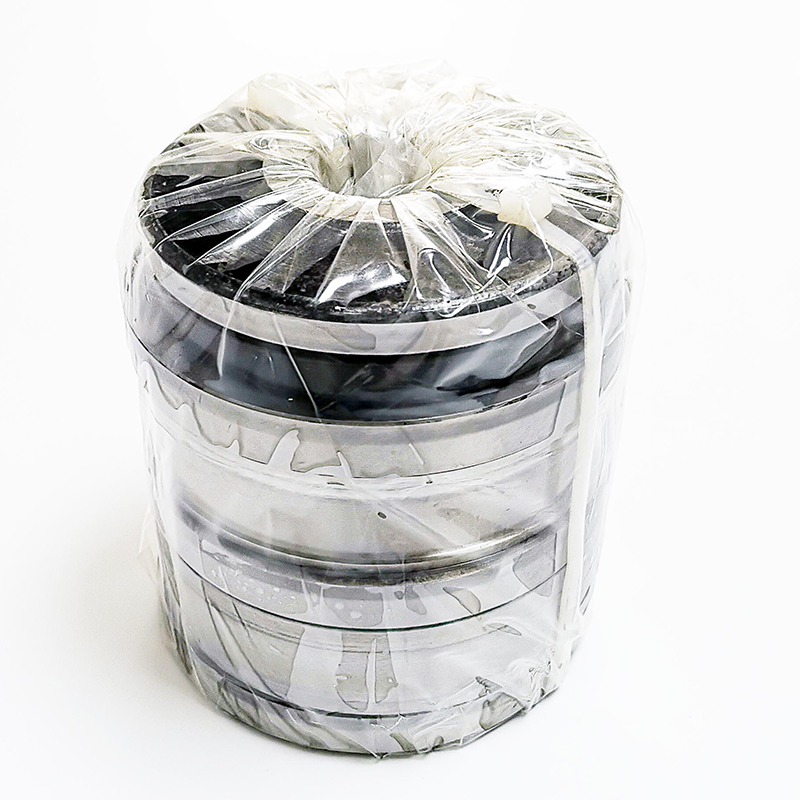

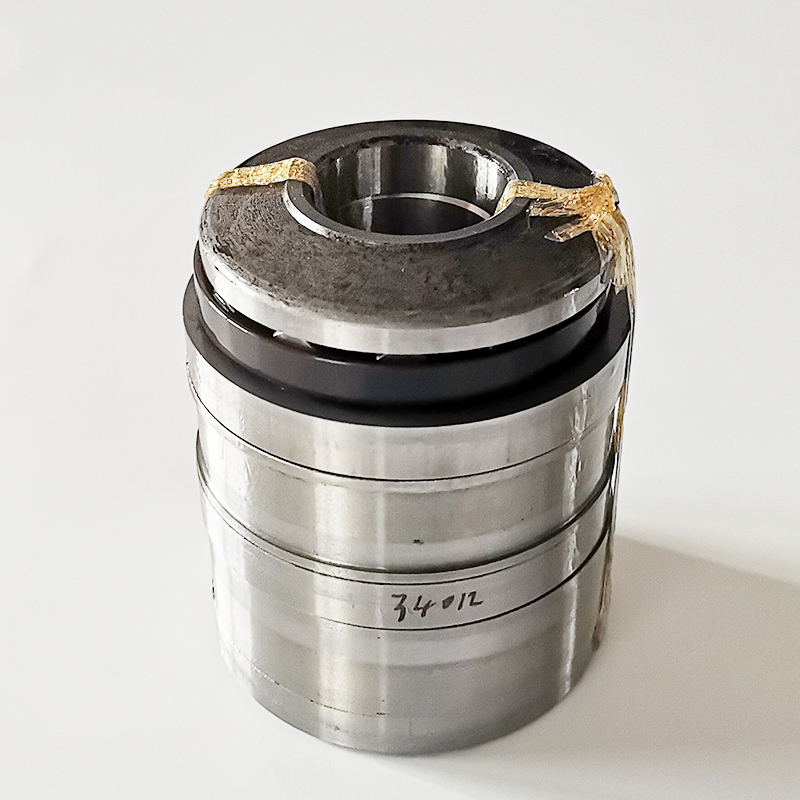

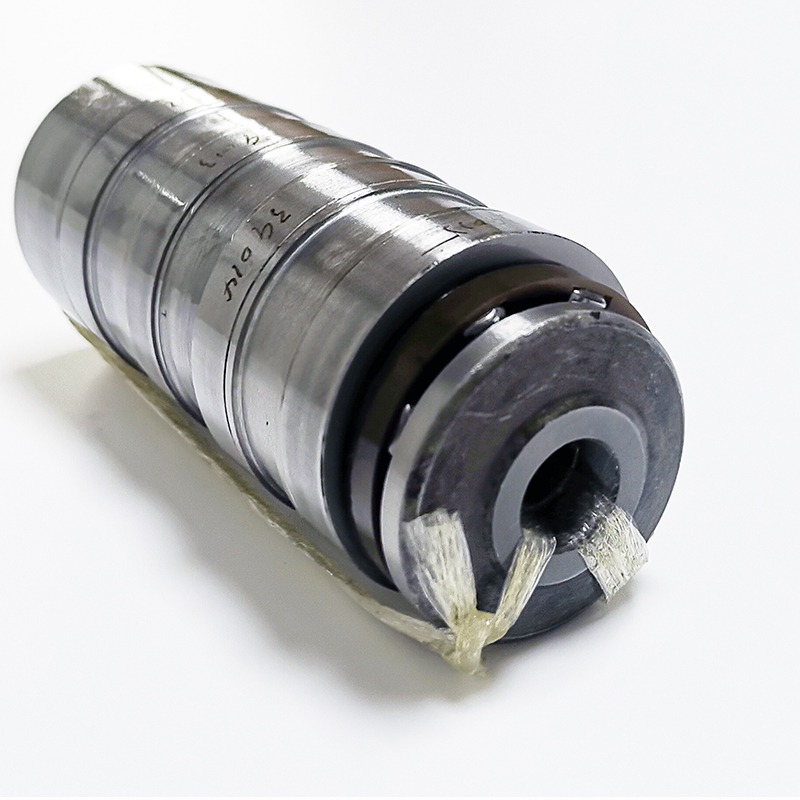

Multi-Stage cylindrical roller thrust bearing

串联推力轴承 · 产品概述

串联推力轴承是推力轴承中的一个大类，采用多列滚子轴向串联结构，能够均匀分散轴向载荷，承载性能大幅提升。其中，串联圆柱滚子推力轴承是工业重载中最常用、最主流的类型，采用多列圆柱滚子轴向串联设计，可做2列、3列、4列及更多列串联配置（按需定制，无理论列数上限）。整体结构设计紧凑，在有限安装空间内即可实现超高载荷支撑，适配各类严苛重载工况。

广泛应用于矿山冶金设备、高精度数控主轴、机床回转工作台、风力发电机齿轮箱、水力涡轮机、石油化工机械、盾构机主驱动系统、重型压力机等需要超大轴向承载能力的重型工业装备。

技术参数对照表

型号	内径	外径	宽度/高度	动载荷	静载荷	重量
M3CT420	4	20	32	17	42	0.053
M6CT424X1	4	24	62	42	112	0.16
M6CT424	4	24	62	42	112	0.16
M6CT420	4	20	65	29	83	0.106
M5CT420	4	20	54	26	69	0.086
M6CT527	5	27	78	65	173	0.22
M5CT527	5	27	65	59	151	0.21
M4CT527E	5	27	52	49	121	0.142
M4CT527	5	27	52	35.2	83.6	0.155
M4CT645E	6	45	92	151	444	0.72
M6CT630	6	30	88	73	208	0.321
M4CT1037	10	37	78	91	275	0.486

串联推力轴承常见问题

串联推力圆柱滚子轴承是什么结构？

串联推力圆柱滚子轴承采用多列圆柱滚子轴向串联组合设计，可做成2列、3列及多列串联结构，能够均匀分摊轴向载荷，结构紧凑、轴向承载能力极强，适合高负荷连续运转工况。

串联推力圆柱滚子轴承和串联推力滚子轴承是同一种吗？

不是完全等同概念，串联推力滚子轴承是大类统称，包含调心滚子、圆柱滚子等类型；而串联推力圆柱滚子轴承是细分专用型号，仅采用圆柱滚子结构，也是工业重载最常用的标准款。

串联推力圆柱滚子轴承适合用在什么设备上？

广泛配套矿山冶金设备、高精度数控主轴、回转工作台、风力发电机齿轮箱、水力涡轮机、重型机械传动系统等，主打大轴向负荷、狭小安装空间的重载工况。

串联推力圆柱滚子轴承有几列滚子可选？

常规标配2列、3列圆柱滚子串联结构，也可根据设备负荷需求定制多列串联款式，载荷逐级提升，满足不同吨位重型设备的轴向支撑需求。

串联推力圆柱滚子轴承可以非标定制吗？

支持非标定制特殊外径内径、非标厚度、加大游隙、耐高温材质、加强型保持架、特殊安装尺寸，也可按客户图纸、工况参数来料定制，适配各类大型重载专用设备。

串联推力圆柱滚子轴承承载优势在哪里？

采用轴向单元串联布局，在紧凑安装空间内实现超高轴向载荷支撑，载荷分布均匀、运行稳定性强、抗冲击性能好，相比普通推力轴承承载能力提升显著，适合24小时连续重载运行。
