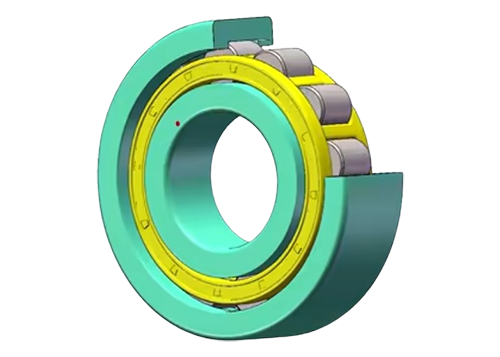

1. 详细结构组成
圆柱滚子轴承由四大精密配合的基础部件构成：
外圈
- 采用高等级铬钢（通常为GCr15或SAE 52100）制造
- 滚道经硬化处理，硬度达58-64 HRC
- 可设计带挡边结构，用于控制轴向位移
内圈
- 精密磨削至微米级公差
- 通常设有引导挡边以保持滚子
- 经热处理以获得最佳耐磨性
滚动体
- 圆柱滚子，直径/长度比介于1:1至1:3
- 提供标准带保持架及满装两种配置
- 表面粗糙度Ra达0.05μm，运转平顺
保持架组件
- 常用材料：冲压钢、黄铜或聚酰胺
- 机加工黄铜保持架适用于高速工况
- 窗式设计有利于润滑剂流动
2. 性能特性
承载能力优势
- 径向承载能力比同尺寸球轴承高20%-30%
- 动态额定载荷范围：50kN至1500kN
- 静态额定载荷可达动态额定值的250%
摩擦优化
- 摩擦系数低至0.0011-0.0015
- 特殊滚子修形可降低边缘应力
- 先进的表面处理减少磨合期磨损
转速性能
- DN值（mm×rpm）可超过500,000
- 可提供P4、P2级精密等级，用于超高速运转
- 连续运行热稳定性达150℃
3. 工业应用领域
重型机械
- 轧机机架
- 大型齿轮箱
- 矿山设备轴承
发电领域
- 汽轮发电机组
- 水轮机轴承
- 风力发电机主轴
交通运输系统
- 铁路牵引电机
- 重载卡车轮端
- 船舶推进系统
4. 维护要点
润滑要求
- 润滑脂：NLGI 2或3级
- 润滑油：ISO VG 68-220
- 需遵循再润滑周期
安装规范
- 合适的过盈配合
- 采用感应加热方式安装
- 新轴承的磨合程序
失效预防
- 振动监测阈值设定
- 热成像检测最佳实践
- 污染控制方法
5. 特殊类型
多列设计
- 双列型，具备轴向承载能力
- 四列型，用于极端径向载荷
- 串联布置，提高刚性
修形几何
- 对数曲线滚子轮廓
- 鼓形滚子，适用于对中误差工况
- 混合陶瓷轴承版本
结论
现代圆柱滚子轴承是为严苛工业工况量身定制的精密工程解决方案。其优化的几何设计与先进材料，在承载能力、旋转精度及使用寿命方面均表现出卓越性能。正确选型与规范维护，可显著提升多行业设备的运行可靠性与运营效率。
