NN与NNU是两种广泛应用于机床主轴、工业齿轮箱及高精度旋转机械的精密圆柱滚子轴承系列。两者均能提供出色的径向刚性和高承载能力，但在内部滚道设计、滚子引导方式及适用的转速范围上存在显著差异。本文将详细解析NN与NNU轴承的核心区别、互换限制及最佳应用场景。
根据应用场景快速选型指南
高转速 & 高精度要求： 选择NN系列
极致径向承载要求： 选择NNU系列
浮动端轴承位： 根据轴的热膨胀需求选择NN或NNU

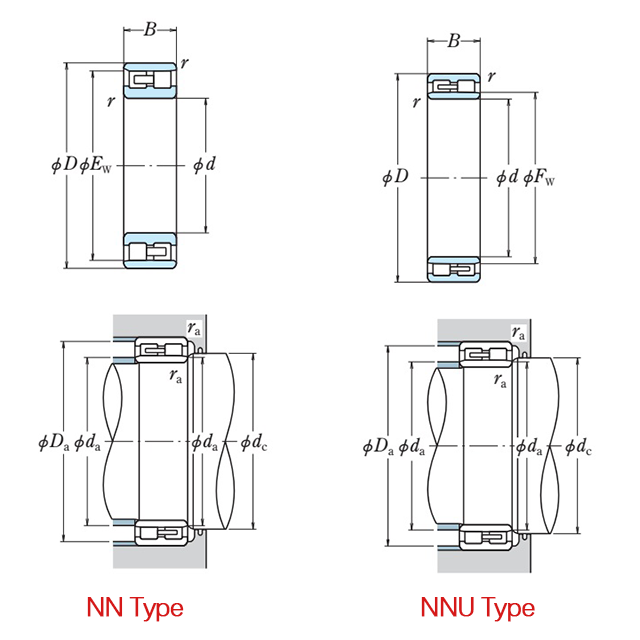

1. NN与NNU轴承的核心结构差异
| 轴承系列 | 内圈设计 | 外圈设计 | 滚子引导方式 | 标准保持架类型 | 轴向位移能力 |
|---|---|---|---|---|---|
| NN | 双滚道，带一体式中挡边 | 单一整体外圈 | 内圈挡边引导滚子 | 机加工黄铜保持架或冲压钢保持架 | 轴向移动能力有限（受限的浮动端轴承） |
| NNU | 双滚道，无中挡边（可满装滚子） | 单一整体外圈，带一体式中挡边 | 外圈挡边引导滚子 | 机加工黄铜保持架、销式保持架或满装滚子设计 | 轴向位移能力良好（适合作为浮动端轴承） |
2. 设计理念与工程应用
NN系列轴承
核心优势
- 内圈引导滚子设计，具备卓越的高速性能
- 出色的径向回转精度，满足主轴应用需求
- 一体式中挡边确保滚子定位稳定
- 是高刚性机床主轴的理想之选
局限性
相比NNU，滚子数量较少；轴向位移能力有限。
典型应用
数控车床主轴、铣床主轴、磨床砂轮主轴、精密齿轮箱。
NNU系列轴承
核心优势
- 采用满装滚子设计，径向承载能力最大化
- 外圈挡边引导滚子，可承受重切削载荷
- 出色的轴向位移能力，适用于浮动端轴承位
- 适应高温环境下轴的热膨胀
局限性
转速能力低于NN系列；满装版本运行温度较高。
典型应用
重载机床主轴、轧机支承辊轴承、大型工业齿轮箱、造纸机械辊。
3. 性能对比：NN vs NNU
| 性能参数 | NN系列 | NNU系列 |
|---|---|---|
| 相对转速能力 | 高 | 中等 |
| 相对径向承载能力 | 中等 | 高（满装设计可达极高） |
| 轴向位移能力 | 有限 | 优异 |
| 发热量 | 较低 | 较高（尤其是满装版本） |
| 制造成本 | 中等 | 较高 |
4. NN vs NNU：该如何选择？
选择NN轴承的场景：
- 应用需要高转速（小内径超过10,000 rpm）。
- 机床主轴要求极致径向刚性和低发热量。
- 应用可接受有限的轴向位移。
- 运行条件优先考虑精度而非最大承载能力。
- 典型应用：高速CNC加工中心、磨削主轴。
选择NNU轴承的场景：
- 最大径向承载能力是首要选型标准。
- 浮动端轴承位需要适应轴的热膨胀。
- 运行速度适中（通常根据尺寸低于8,000 rpm）。
- 预期存在重切削载荷或冲击载荷。
- 超重载应用需要满装滚子设计。
5. 互换与匹配注意事项
关键提醒： 仅凭相同的孔径和外径尺寸并不能保证NN与NNU轴承可以直接互换。
- 未经核实轴肩设计和轴承座配合要求，NN轴承不能直接替代NNU轴承。
- NNU轴承的内圈滚道几何形状与NN不同——挡边的位置会改变载荷分布。
- 在选用NN或NNU型号前，务必确认原始轴承图纸、转速要求和载荷条件。
- 如需型号对照和特定应用建议，请咨询我们的工厂工程团队。
6. 关于NN与NNU轴承的常见问题
NN表示一种双列圆柱滚子轴承，其内圈带有双滚道和一体式挡边，外圈为单一整体结构。内圈挡边用于引导滚子。而NNU则采用相反的配置——外圈带有双滚道和一体式挡边，内圈无中挡边。
NNU轴承通常提供更高的径向承载能力，尤其是无保持架的满装滚子版本。由于采用外圈挡边引导滚子，相比内圈带挡边的NN轴承，NNU可以容纳更多或直径更大的滚子。对于需要极限承载能力的超重载应用，应选择满装设计的NNU轴承。
由于其内圈挡边设计，NN轴承的轴向位移能力有限，通常用作定位端（固定端）轴承。对于需要适应轴热膨胀的浮动端轴承位，NNU轴承是更佳选择，因为其外圈挡边设计允许内圈在轴承内部进行轴向移动。
NN和NNU系列均可提供标准的P0（普通级）、P6、P5、P4精度等级。对于机床主轴应用，推荐使用P4级。请联系我们的工程团队，为您应用指定所需的回转精度。
选型取决于三个主要因素：所需转速范围、径向载荷大小，以及轴承位是否需要承受轴向位移（浮动端）还是固定安装（定位端）。对于高转速、精密的定位端位置，选择NN；对于中等转速、重载或浮动端轴承位，选择NNU。请提交您的应用参数和原始轴承图纸，我们的工程团队将为您提供精确的选型建议。
NN轴承通常使用机加工黄铜保持架（标准）或为成本敏感型应用提供冲压钢保持架。NNU轴承则可选机加工黄铜保持架、可实现最大滚子数量的销式贯穿螺栓保持架，或为追求极限承载能力的满装滚子（无保持架）设计。满装NNU轴承转速极限较低，但承载能力最高。
